सुलभ-ऑपरेशन मॅन्युअल टिल्ट-ॲडजस्टेबल कार्बन स्टील ग्राउंड माउंट

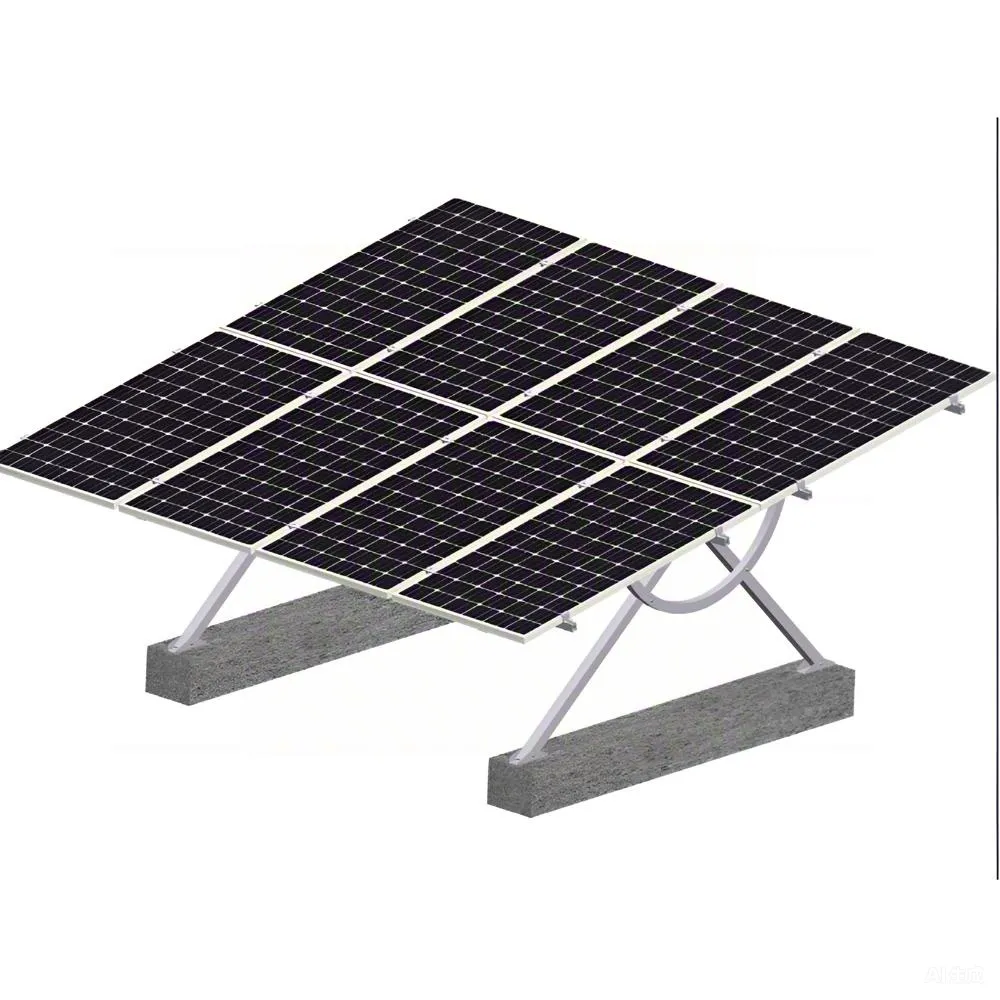

Xiamen Honor Energy System द्वारे निर्मित इझी-ऑपरेशन मॅन्युअल टिल्ट-ॲडजस्टेबल कार्बन स्टील ग्राउंड माउंट हे प्रामुख्याने कार्बन स्टीलपासून बनवलेले आहे, ज्यात मूळतः उत्कृष्ट ताकद आणि लोड-असर क्षमता आहे, ज्यामुळे ते फोटोव्होल्टेइक स्कॅडू ॲप्लिकेशनमध्ये स्थापित उपकरणांना स्थिरपणे समर्थन देण्यास सक्षम करते.

टिल्ट-ॲडजस्टेबल कार्बन स्टील ग्राउंड सपोर्ट ही प्रामुख्याने कार्बन स्टीलची बनलेली ग्राउंड सपोर्ट स्ट्रक्चर आहे, ज्याचे मुख्य वैशिष्ट्य म्हणजे इन्स्टॉलेशन अँगल लवचिकपणे समायोजित करण्याची क्षमता आहे.

तपशील

योग्य अनुप्रयोग वातावरण

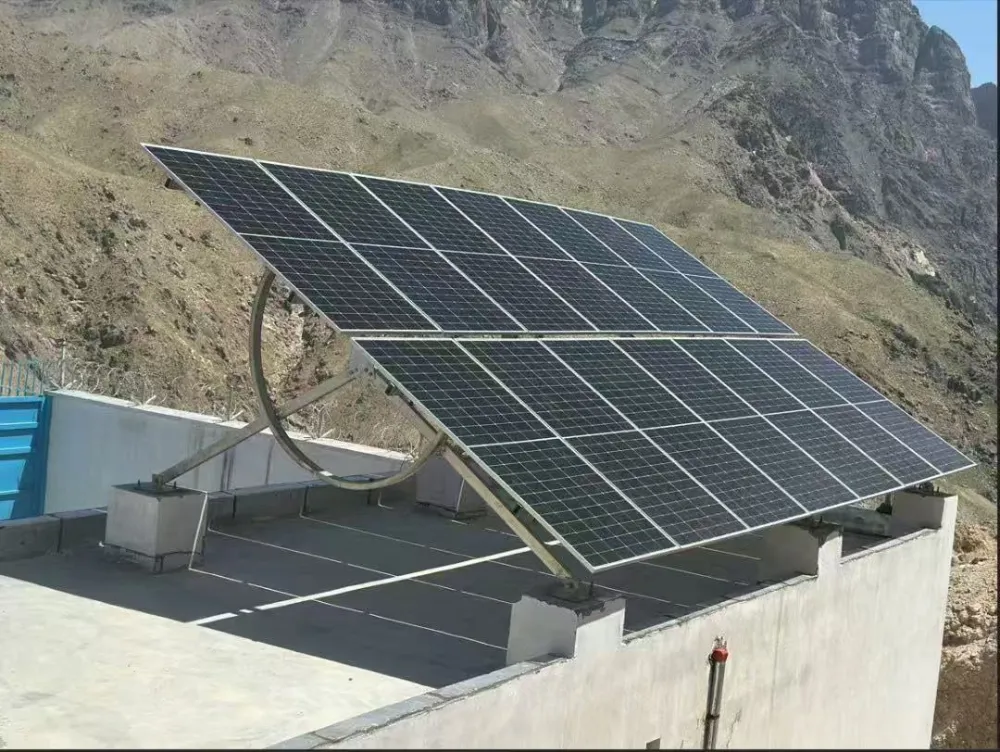

1. व्यावसायिक आणि औद्योगिक इमारतींसाठी काँक्रीटचे सपाट छप्पर

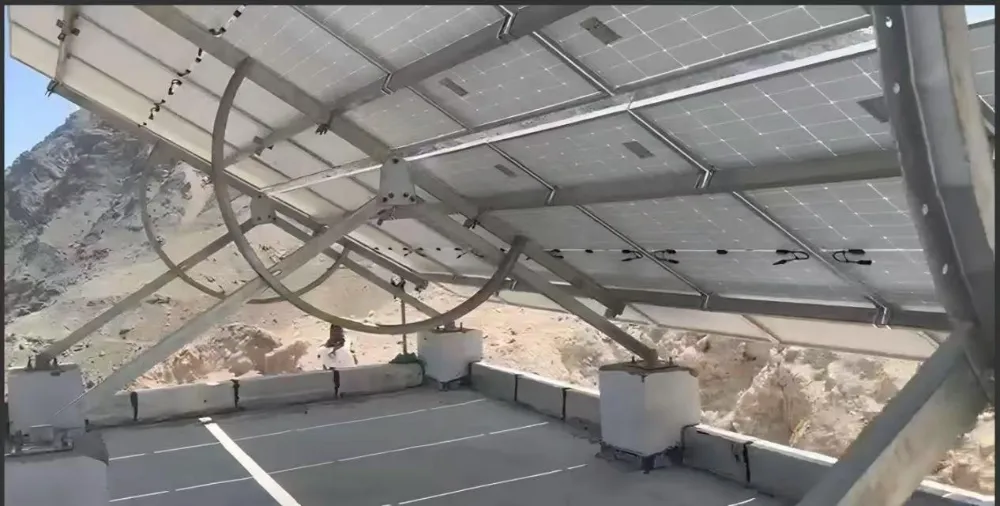

छतावर ड्रिलिंग आणि जलरोधक थराला नुकसान करण्याची परवानगी नाही; रासायनिक अँकरचा अवलंब केला जाऊ शकत नाही. लोड-होल्डिंगसाठी सिस्टम काँक्रिट काउंटरवेट्सवर अवलंबून असते आणि मॉड्यूल टिल्ट अँगल साइटवर चाप-आकाराच्या क्लॅम्पद्वारे मॅन्युअली समायोजित केले जाऊ शकते.

2. स्थानिक अक्षांशानुसार ऑन-साइट टिल्ट फाइन-ट्यूनिंग आवश्यक आहे

कोन-समायोज्य कार्बन स्टील ग्राउंड माउंट्स साइटवर वारंवार मॅन्युअली समायोजित केले जाऊ शकतात.

चांगल्या पॉवर जनरेशन आउटपुटसाठी टिल्ट अँगल रीसेट करण्यासाठी बोल्ट नंतर सैल केले जाऊ शकतात.

व्यावसायिक, औद्योगिक आणि वितरित पीव्ही प्रकल्पांसाठी आदर्श.

जास्त मॅन्युअल समायोजन वर्कलोडमुळे, GW-स्केल युटिलिटी-ग्रेड ग्राउंड पॉवर स्टेशनसाठी योग्य नाही.

3. ज्या ठिकाणी विद्यमान संरचनांचे नुकसान होणार नाही

छप्पर किंवा पक्की जमीन जेथे मालकाने ड्रिलिंग करण्यास मनाई केली आहे ज्यामुळे जलरोधक स्तर किंवा फुटपाथ खराब होईल.

फायदा

कोन-समायोज्य कार्बन स्टील ग्राउंड माउंटचा कोन प्रकाश कसा येतो याच्याशी जुळण्यासाठी बदल केला जाऊ शकतो. हे जस्त थर असलेले कार्बन स्टील आहे, त्यामुळे ते चांगले धरून ठेवते, गंजत नाही आणि घराबाहेर चांगले काम करते. शिवाय, ते सेट करणे सोपे आहे—हे तुमचा वेळ आणि श्रम वाचवते.

आम्ही साइटचा आकार, सौर पॅनेलचे प्रमाण आणि क्लायंटद्वारे प्रदान केलेल्या स्थानिक हवामान परिस्थितीनुसार सानुकूलित ॲडजस्टेबल टिल्ट सपोर्ट डिझाइन करू शकतो आणि ग्राहकांसाठी सौर ऊर्जा वापर कार्यक्षमतेचे विश्लेषण करू शकतो.

आमची रचना मॅन्युअल ऍडजस्टमेंटसाठी आवश्यक असलेल्या फोर्ससाठी देखील जबाबदार आहे, हे सुनिश्चित करते की वापरकर्ते अतिरिक्त प्रयत्नांशिवाय सहजपणे झुकाव समायोजित करू शकतात.

प्रतिष्ठापन

1. प्रथम, कंसांना त्यांचे नेमके स्पॉट्स शोधण्यासाठी कुठे जायचे आहे ते चिन्हांकित करा.

2. जमिनीवर लॉक करण्यासाठी विस्तार बोल्ट वापरून पाया खाली बांधा.

3. मुख्य कंस एकत्र ठेवा - उभे खांब आणि क्रॉस ब्रेसेस जोडा.

4. कोन समायोजकावर थप्पड करा आणि आपल्याला आवश्यक असलेल्या झुकाववर सेट करा. 5. सर्व तुकडे अगदी घट्ट करा आणि काहीही डळमळीत नाही याची खात्री करा.

प्रमाणपत्र

आमच्याकडे TUV, CE आणि JIS प्रमाणपत्रे आहेत. पूर्ण प्रक्रिया गुणवत्ता नियंत्रण कच्चा माल ते तयार मालाचा समावेश करते. आमची तांत्रिक आणि विक्री टीम जागतिक पीव्ही ग्राहकांसाठी वन-स्टॉप सपोर्ट प्रदान करते.

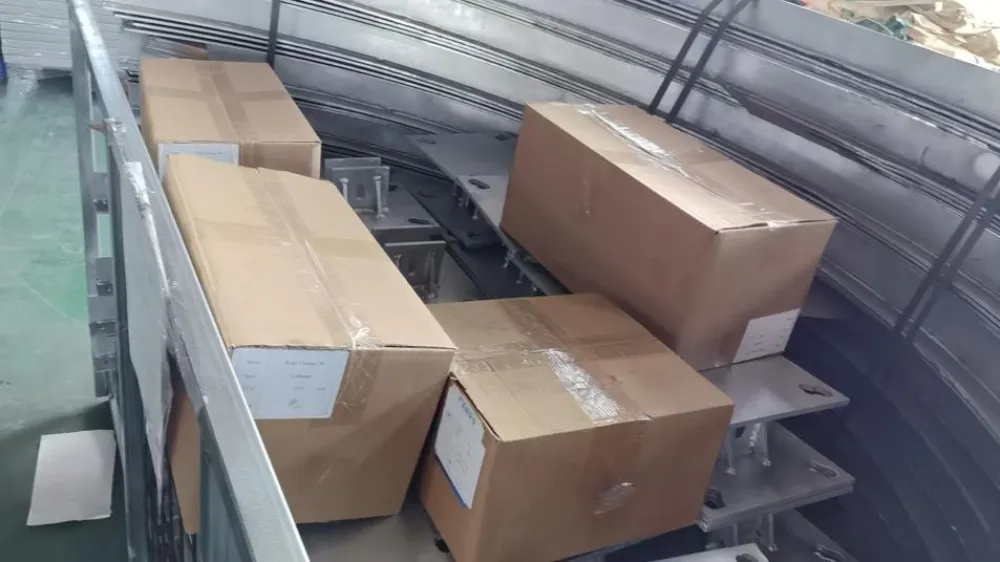

पॅकिंग

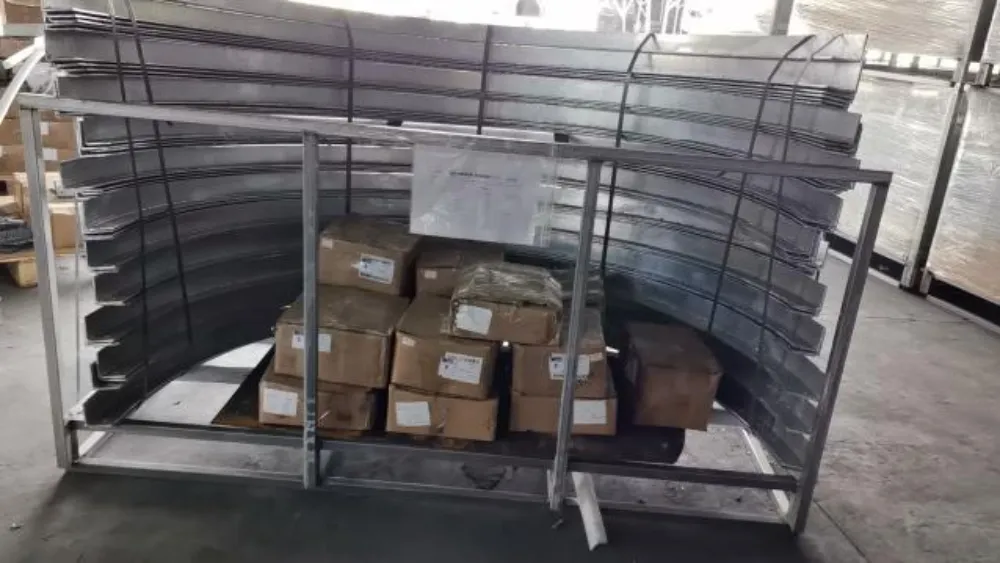

आमची सर्व उत्पादने स्टील किंवा लाकडी पॅलेटसह पाठविली जातात, जी सुलभ वाहतुकीसाठी माउंटिंग स्ट्रक्चर्सचे विकृतीपासून संरक्षण करतात. लहान घटक कार्टनमध्ये पॅक केले जातात.

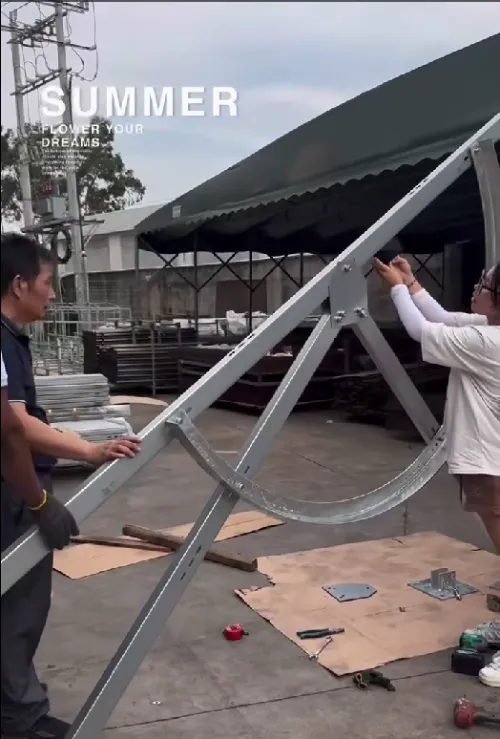

कारखाना पूर्व-विधानसभा आणि तपासणी

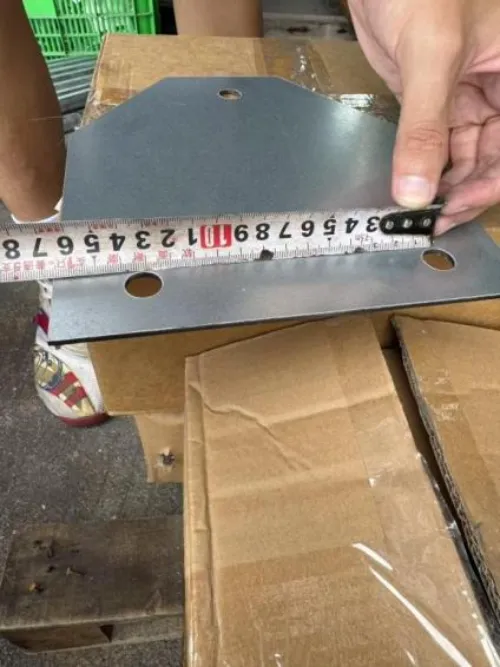

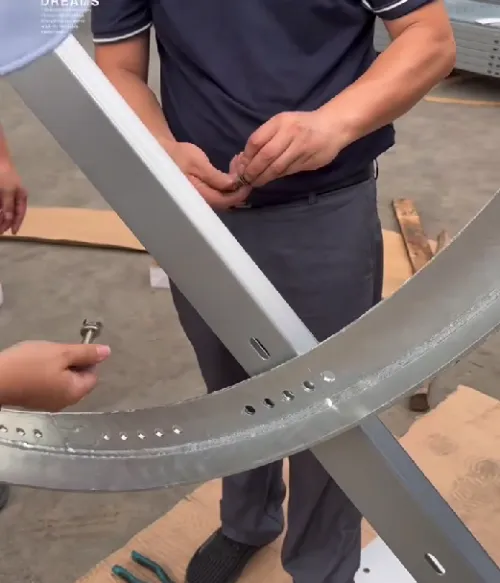

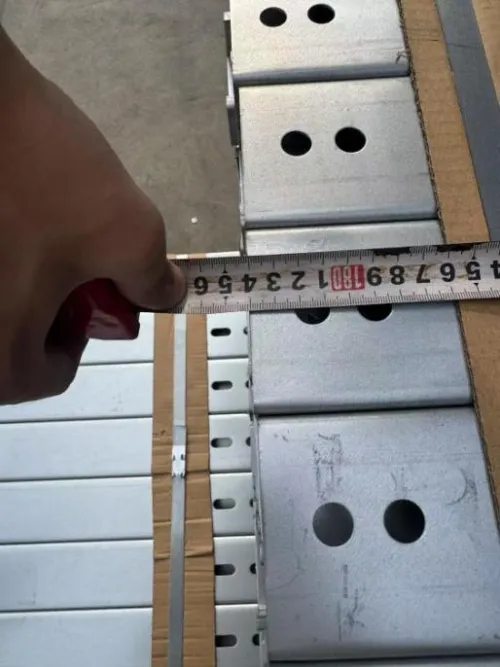

शिपमेंटपूर्वी सर्व उत्पादने प्री-असेंबली तपासणीतून जातात. ग्राहकांच्या अपेक्षा पूर्ण होतील याची हमी देण्यासाठी आम्ही कोन, परिमाण आणि जाडी यासह महत्त्वाच्या डेटाची पडताळणी करतो.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: हा कंस कोणत्या झुकाव कोनात समायोजित करू शकतो?

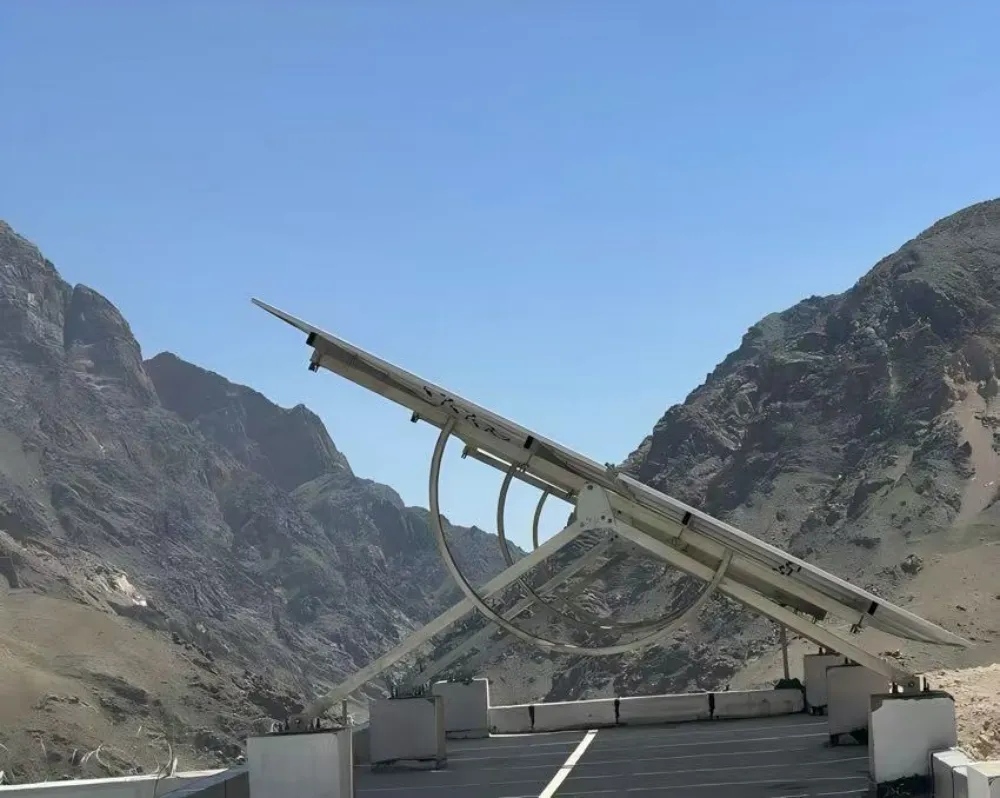

A: मानक समायोज्य झुकाव श्रेणी 10°-35° आहे. प्रकल्प अक्षांशावर आधारित 40° पर्यंत सानुकूल कमाल कोन उपलब्ध आहे. कोन अर्धवर्तुळाकार चाप-आकाराच्या स्लॉटेड होलद्वारे मॅन्युअली लॉक केला जातो. कोन सेटिंग नंतर बोल्ट घट्ट करा; अतिरिक्त उपकरणे आवश्यक नाहीत.

प्रश्न: बॅलेस्टेड किंवा पेनिट्रेशन-टाइप माउंटिंग?

उ: ही बॅलेस्टेड माउंटिंग सिस्टीम आहे, जी खालच्या काँक्रीटच्या काउंटरवेट्सद्वारे निश्चित केली जाते. छतावरील ड्रिलिंगची आवश्यकता नाही आणि छतावरील जलरोधक थर खराब होणार नाही. उच्च वारा भार असलेल्या प्रकल्पांसाठी ड्रिल केलेले इंस्टॉलेशन सोल्यूशन पर्यायी आहे.

प्रश्न: वारा भार आणि बर्फ भार क्षमता काय आहेत?

A: मानक डिझाइन वारा लोड: 60 m/s; बर्फाचा भार: 1.6 kN/m².

प्रश्न: हे सपाट छतावर आणि जमिनीवर दोन्ही स्थापित केले जाऊ शकते?

उत्तर: हे प्रामुख्याने काँक्रीटच्या सपाट छतासाठी डिझाइन केलेले आहे. ते कडक सपाट जमिनीवर देखील वापरले जाऊ शकते. मऊ मातीवर थेट स्थापना करण्याची शिफारस केलेली नाही; जमिनीवरील प्रकल्पांसाठी ठोस पाया आवश्यक आहे.

प्रश्न: किनार्यावरील मीठ धुक्याच्या क्षेत्रांसाठी ते योग्य आहे का?

A: मानक ॲल्युमिनियम प्रोफाइल सामान्य आर्द्र परिस्थितीचा प्रतिकार करतात. सेवा आयुष्य वाढवण्यासाठी किनाऱ्यापासून 5 किमी अंतरावरील साइटसाठी संपूर्ण SS304 बोल्ट किटची शिफारस केली जाते.

प्रश्न: स्थापना किती कठीण आहे? कोणती साधने आवश्यक आहेत?

A: मॉड्यूलर प्री-असेम्बल डिझाइन. स्पॅनर आणि सॉकेट रेंच यासारखी फक्त मूलभूत हाताची साधने आवश्यक आहेत. तपशीलवार स्थापना रेखाचित्रे पुरवली जातात. विशेष हेवी-ड्युटी उपकरणे आवश्यक नाहीत.

प्रश्न: स्थापनेनंतर झुकणारा कोन समायोजित केला जाऊ शकतो?

उ: होय. आर्क बिजागरावरील लॉकिंग बोल्ट सैल करा, तुमच्या लक्ष्य कोनावर रीसेट करा, नंतर सर्व बोल्ट पुन्हा घट्ट करा.

प्रश्न: वॉरंटी कालावधी काय आहे?

 A: ॲल्युमिनियम स्ट्रक्चरल भागांसाठी 12 वर्षांची वॉरंटी. विस्तारित वॉरंटी पर्याय वाटाघाटीयोग्य आहेत.

प्रश्न: उत्पादन आघाडी वेळ काय आहे?

A: साधारणत: 7:15 कामाचे दिवस ठेव मिळाल्यानंतर, एकूण ऑर्डर प्रमाणाच्या अधीन.
