सोलर कनेक्टिंग प्लेट

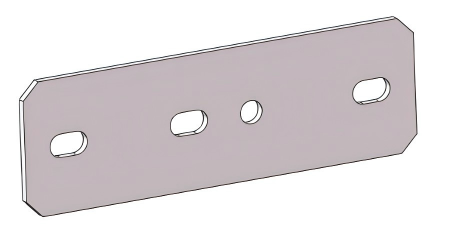

सोलर कनेक्टिंग प्लेट नावाचा भाग हा मुळात धातूचा मजबूत, सपाट तुकडा आहे, ज्याचा आकार जाड आयतासारखा आहे. ते गंज टाळण्यासाठी उच्च-शक्तीच्या स्टीलपासून बांधलेले आहे. अतिशय विशिष्ट, नियोजित पॅटर्नमध्ये अनेक बोल्ट होल ड्रिल केले आहेत. त्याचे मुख्य काम हे एक सुपर सॉलिड लिंक आहे. हे हेवी-ड्यूटी कनेक्टरसारखे कार्य करते जे एकत्र जोडते आणि सपोर्ट स्ट्रक्चरचे दोन प्रमुख भाग लॉक करते: क्षैतिज बीम जे सौर पॅनेल वर ठेवतात आणि उभ्या पोस्ट जे जमिनीवर अँकर केले जातात. या भागांना घट्ट जोडून, ​​हे सुनिश्चित करते की पॅनेल आणि वारा यांचे सर्व वजन आणि शक्ती संपूर्ण संरचनेतून आणि जमिनीवर सुरक्षितपणे हस्तांतरित केली जाते.

कनेक्शन पद्धत

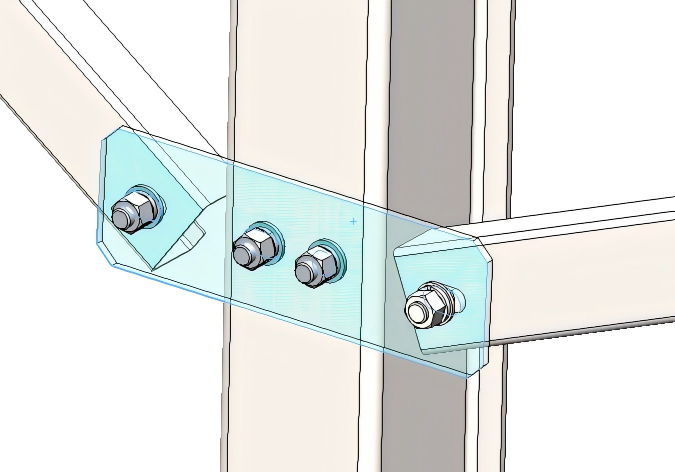

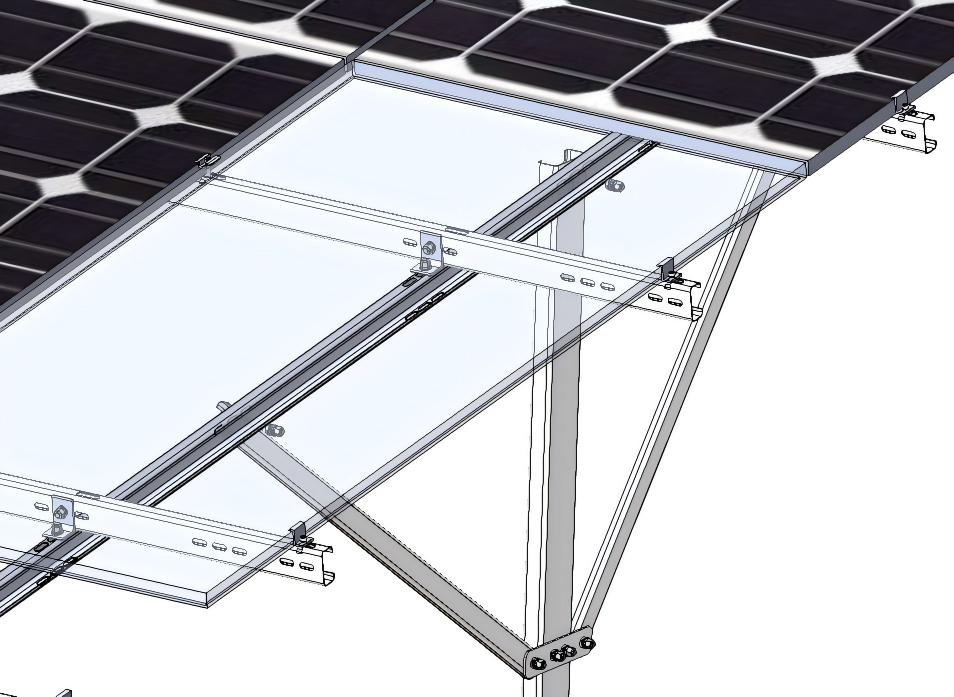

कनेक्टिंग सोलर प्लेट सामान्यतः सिंगल-कॉलम ग्राउंड सपोर्ट सिस्टीममध्ये किंवा ग्राउंड सपोर्ट सिस्टीममध्ये आढळते ज्यासाठी अतिरिक्त कर्णरेषेची आवश्यकता असते. याचे कारण असे की ते सर्व शक्ती मुख्य स्तंभावर प्रभावीपणे हस्तांतरित करते, ज्यामुळे मुख्य रेखांशाच्या तुळईची लांबी मजबूत होते आणि ती जागी सुरक्षित होते. त्यात किमान चार छिद्रे असणे आवश्यक आहे: कर्णरेषेला जोडण्यासाठी बाह्य छिद्रे आणि मुख्य स्तंभ जोडण्यासाठी दोन मध्यवर्ती छिद्रे.

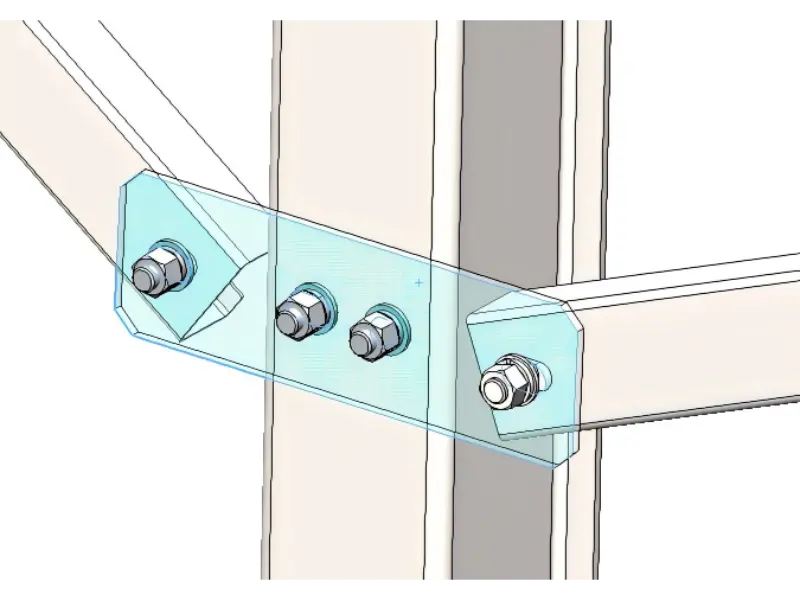

दोन्ही बाजूला सोलर माउंट कनेक्टिंग प्लेटचे छिद्र सामान्यत: जोड्यांमध्ये मांडलेले असतात, कारण सामान्यत: स्तंभाला फक्त दोन झुकलेल्या केबल्स सुरक्षित कराव्या लागतात. मध्यवर्ती छिद्रे सामान्यत: क्षैतिजरित्या जोड्यांमध्ये किंवा उभ्या जोड्यांमध्ये व्यवस्थित असतात. अभिमुखता भिन्न असली तरी, ताण वितरण मूलत: सारखेच राहते. आजकाल, समान क्षैतिज रेषेवर ताण एकाग्रता टाळण्यासाठी छिद्रे सामान्यत: उभ्या मांडणीत तयार केली जातात, ज्यामुळे स्थिरता वाढते.

डिझाइन वैशिष्ट्ये

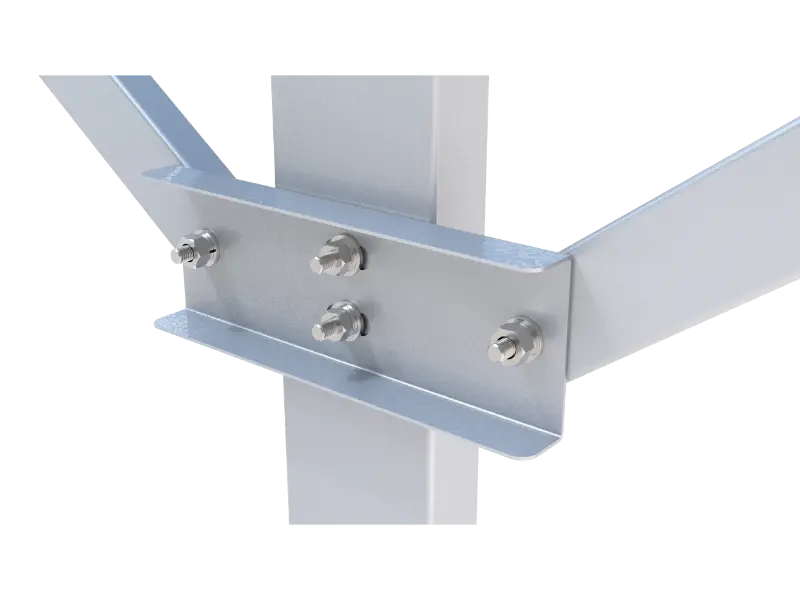

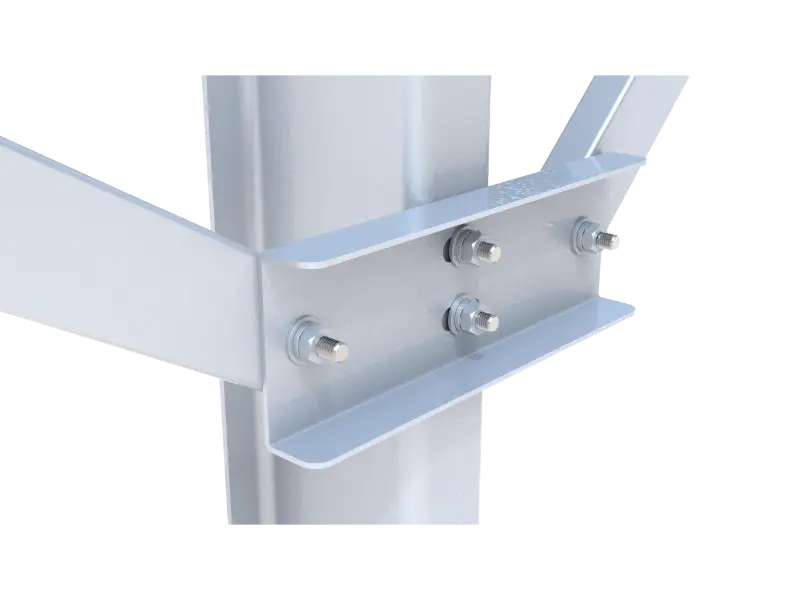

माउंट सोलर कनेक्टिंग प्लेटमध्ये देखील एक स्मार्ट डिझाइन आहे: त्याच्या वरच्या आणि खालच्या कडा वाकलेल्या किंवा दुमडलेल्या आहेत. ज्या ठिकाणी जोरदार वारा किंवा बर्फ पडतो अशा ठिकाणी बिल्डर अनेकदा हा आकार वापरतात. कनेक्टिंग प्लेटवरील दुमडलेल्या कडा मजबूत शिपिंग बॉक्सवर प्रबलित कोपऱ्यांप्रमाणेच काम करतात. हे केवळ दिसण्यासाठी नाही; ते वस्तुतः धातूला अधिक कठोर आकारात लॉक करते जे वाकण्याला प्रतिकार करते.
