सोलर एंड क्लॅम्प

निश्चित घटक: क्लॅम्प बॉडी आणि बोल्टच्या समन्वयाद्वारे, फोटोव्होल्टेइक मॉड्यूल्सचा शेवट सपोर्टच्या मार्गदर्शक रेलवर घट्टपणे लॉक केला जातो, मॉड्यूल्स आणि बाह्य भार (जसे की वारा आणि बर्फ, वारा दाब) यांचे स्व-वजन संतुलित करते.

बफरिंग संरक्षण: काही एंड क्लॅम्प्स आत रबर किंवा सिलिकॉन गॅस्केट्सने सुसज्ज असतात, जे घटक फ्रेम आणि मेटल क्लॅम्प बॉडीमधील थेट घर्षण कमी करू शकतात, फ्रेमला स्क्रॅच होण्यापासून रोखू शकतात आणि त्याच वेळी तापमान बदलांमुळे थर्मल विस्तार आणि आकुंचन तणाव कमी करतात.

अनुकूलन आणि समायोजन: सोलर पॅनेल एंड क्लॅम्प्सची वेगवेगळी वैशिष्ट्ये वेगवेगळ्या जाडीच्या (सामान्यत: 20-50 मिमी) फोटोव्होल्टेइक मॉड्यूल आणि वेगवेगळ्या फ्रेम प्रकारांमध्ये (जसे की ॲल्युमिनियम मिश्र धातु, फायबरग्लास प्रबलित प्लास्टिक), विविध स्थापना आवश्यकता पूर्ण केल्या जाऊ शकतात.

ग्राउंड-माउंट केलेले फोटोव्होल्टेइक पॉवर स्टेशन्स, रूफटॉप डिस्ट्रिब्युटेड फोटोव्होल्टेइक सिस्टम आणि फोटोव्होल्टेइक पडदा भिंती यांसारख्या परिस्थितींमध्ये एंड रेल क्लॅम्पचा मोठ्या प्रमाणावर वापर केला जातो. हे विशेषतः फ्लॅट-लेड किंवा कलते इन्स्टॉलेशन स्ट्रक्चर्ससाठी योग्य आहे जेथे घटकांची बाजू निश्चित करणे आवश्यक आहे. फोटोव्होल्टेइक सपोर्ट सिस्टीममध्ये हा एक अपरिहार्य सहायक फिक्सिंग घटक आहे.

एंड क्लॅम्प चार प्रकारांमध्ये विभागलेला आहे:

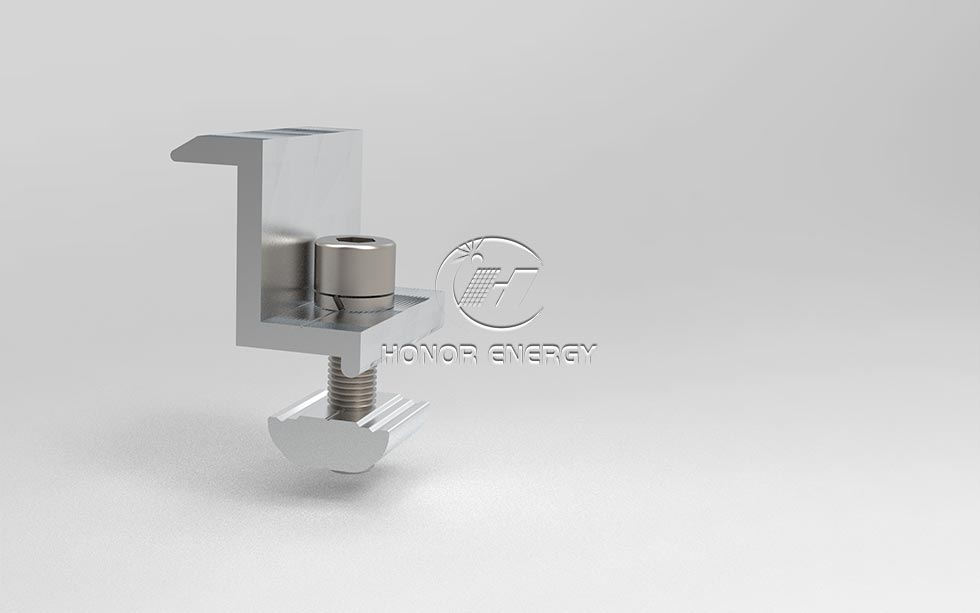

1.ऑर्डिनरी एंड क्लॅम्प:बोल्ट ऍडजस्टमेंट एकाधिक जाडीच्या घटकांशी जुळवून घेते, लवचिकपणे स्पेसिफिकेशन फरकांना प्रतिसाद देते.

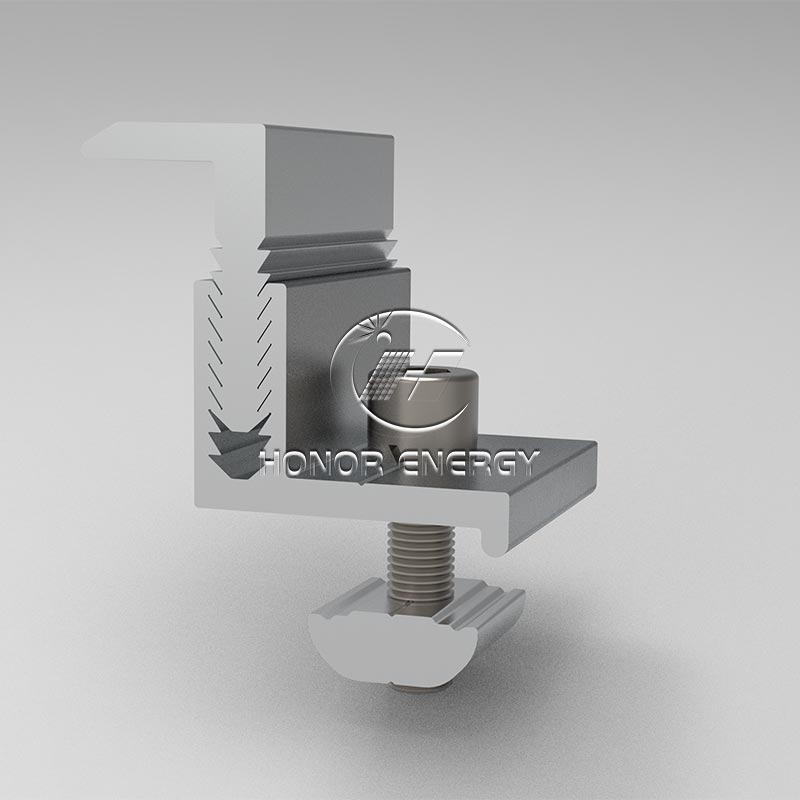

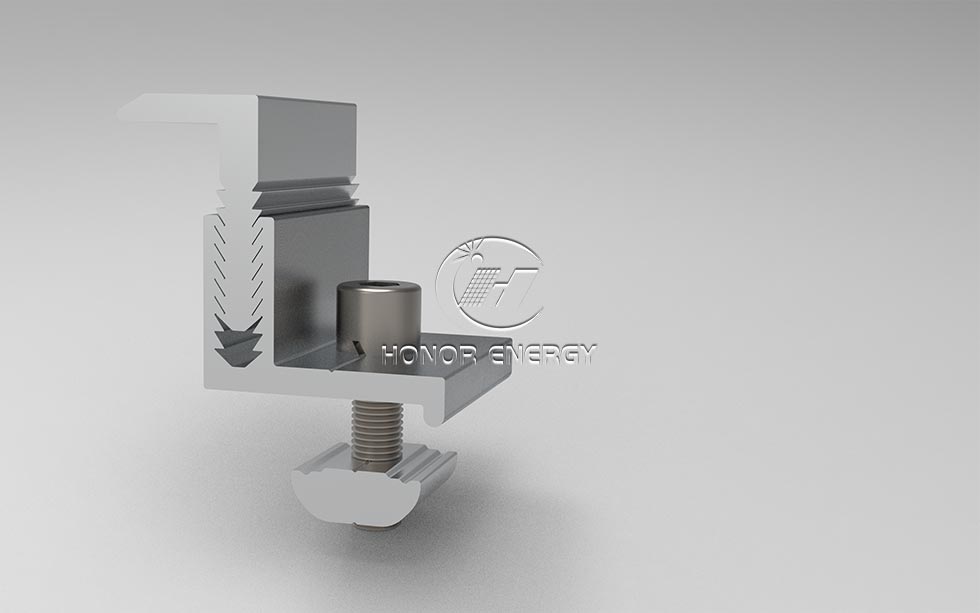

2.ॲडजस्टेबल एंड क्लॅम्प:बोल्ट ऍडजस्टमेंट एकाधिक जाडीच्या घटकांशी जुळवून घेते, लवचिकपणे स्पेसिफिकेशन फरकांना प्रतिसाद देते.

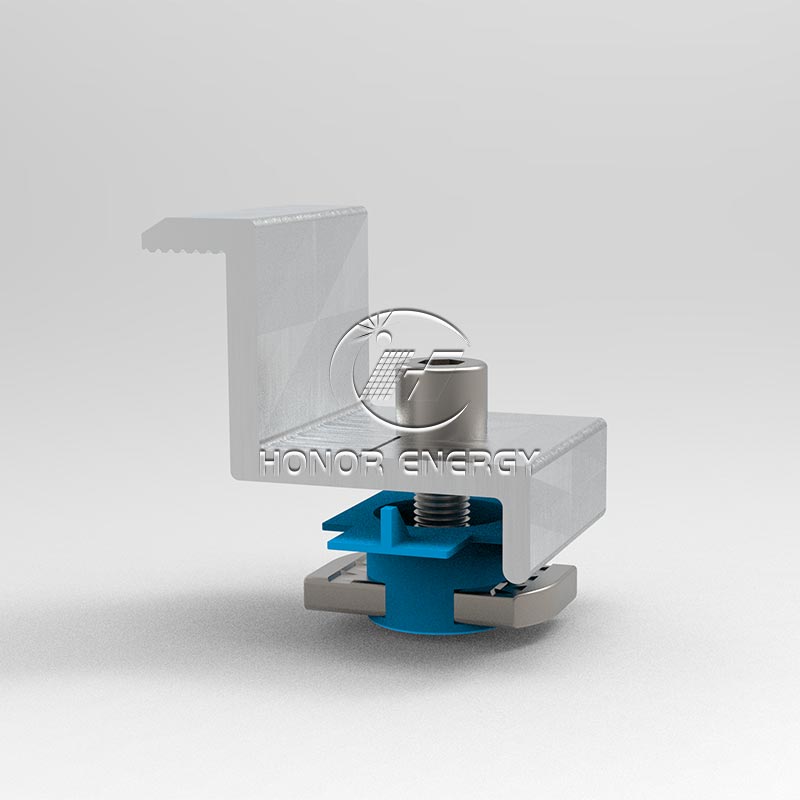

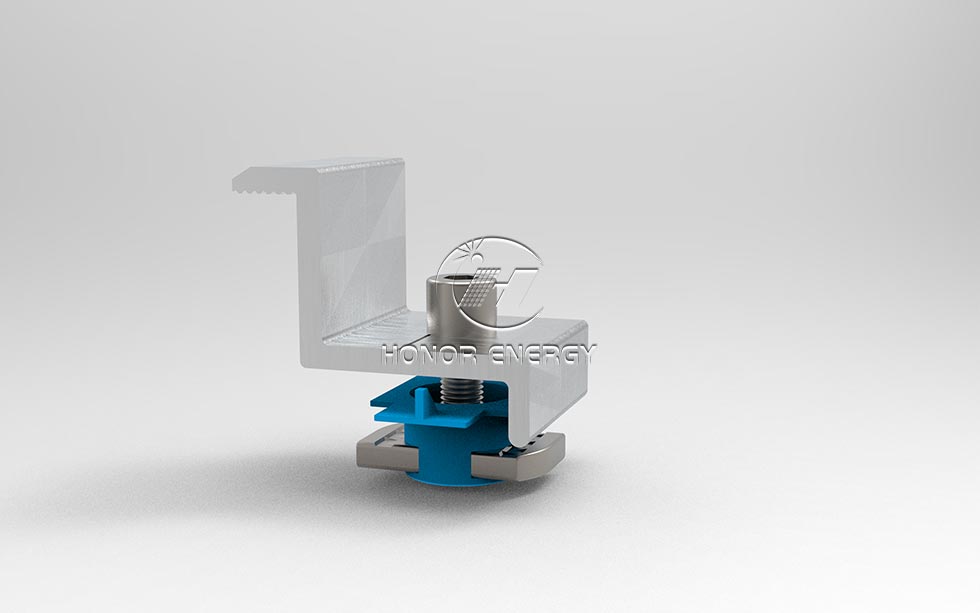

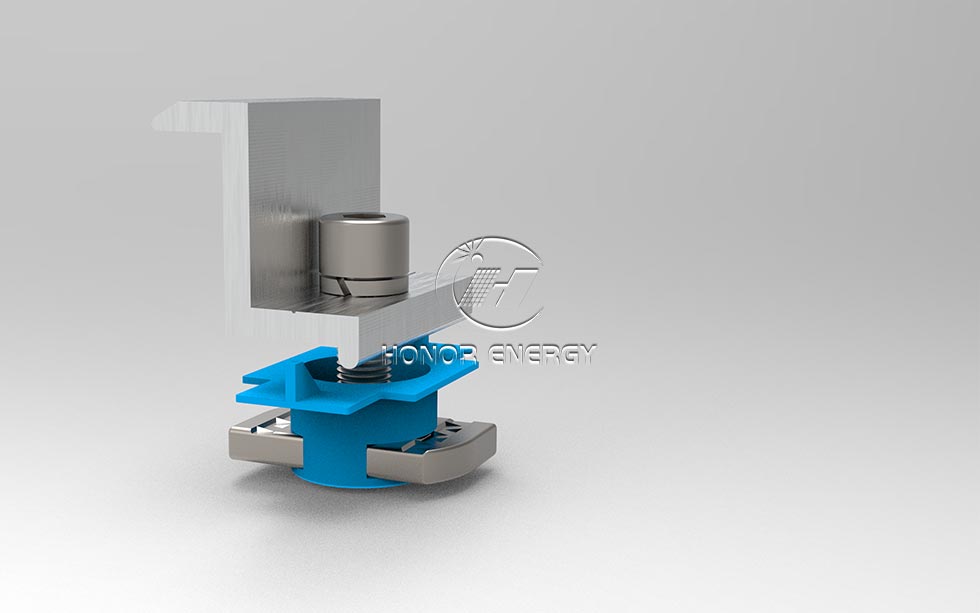

3.प्लास्टिक विंग एंड क्लॅम्प:प्लास्टिक फ्लँज आणि गॅस्केटसह, ते स्क्रॅच-प्रतिरोधक, तणाव-कमी करणारे आणि फ्रेमचे संरक्षण करते.
4. रॅपिड एंड क्लॅम्प: स्नॅप-ऑन/स्लॉट डिझाइन टूल-फ्री क्विक इन्स्टॉलेशन सक्षम करते आणि मोठ्या प्रमाणात बांधकामाला गती देते.

फायदा

1.कव्हर केलेल्या मॉडेल्सची संपूर्ण श्रेणी: समायोज्य, मानक, प्लास्टिक विंग आणि द्रुत मॉडेल सर्व उपलब्ध आहेत, 20 ते 55 मिमी पर्यंतच्या घटकांसह सुसंगत आहेत, स्क्रॅच प्रतिरोध आणि द्रुत स्थापनासाठी सर्व आवश्यकता पूर्ण करतात.
2.तपशील बोनस पॉइंट्स: प्लॅस्टिक विंग मॉडेलमध्ये दुहेरी बफर संरक्षक फ्रेम आहे, समायोज्य मॉडेल अचूकपणे बारीक-ट्यून केलेले आहे, ब्लॅक मॉडेलमध्ये दृश्यांचे मॅट मिश्रण आहे आणि 100,000 चक्रांनंतर त्वरीत स्थापना स्नॅप-ऑनची टिकाऊपणासाठी चाचणी केली गेली आहे.
3. मनःशांतीची हमी: IEC प्रमाणपत्र + 12-वर्षांची वॉरंटी, कमी नुकसानासह मोठ्या प्रमाणात खरेदी आणि मनःशांती

स्थापना सूचना

स्थापनेपूर्वी

मॉडेल सोलर एंड क्लॅम्प (20-55 मिमी) च्या जाडीशी जुळत असल्याचे तपासा आणि स्थापनेच्या पृष्ठभागावरील तेलाचे डाग आणि धूळ साफ करा.

स्थापना प्रक्रिया

पोझिशनिंग: क्लॅम्प बॉडीला घटकाच्या बाजूच्या आणि मार्गदर्शक रेल्वेच्या मध्यभागी ठेवा आणि कडा संरेखित करा.
प्री-फिक्सिंग: हलकी शक्ती लागू करण्यासाठी आणि घटक समतल करण्यासाठी बोल्ट मॅन्युअली घट्ट करा.
घट्ट करणे: 8-12N · m वर घट्ट करण्यासाठी टॉर्क रेंच वापरा जेणेकरून कोणत्याही ढिलेपणाशिवाय घट्ट फिट होईल.

विशेष आवृत्ती टीप

प्लॅस्टिक विंग एंड क्लॅम्प: प्लॅस्टिक फ्लँज पूर्णपणे घटकाच्या काठाशी सुसंगत असणे आवश्यक आहे.
रॅपिड एंड क्लॅम्प: कार्ड स्लॉटमध्ये ढकलल्यानंतर, "क्लिक" ने लॉक होईपर्यंत बकल दाबा आणि नंतर कोणतेही विस्थापन होईपर्यंत हळूवारपणे दाबा.
