स्टील सोलर रेल क्लॅम्प

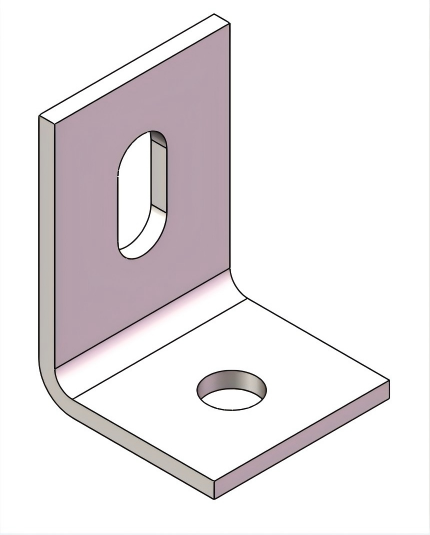

नवीन ग्राहक फॅक्टरीमध्ये त्यांची उत्पादने सानुकूलित करण्यासाठी येऊ शकतात. सोलर माउंटिंग सिस्टीममधील स्टील सोलर रेल क्लॅम्प हा वरवर साधा पण गंभीरपणे महत्त्वाचा कनेक्टिंग घटक आहे. त्याचे वैशिष्ट्यपूर्ण स्वरूप एक मजबूत काटकोन एल-आकार, अचूक-रोल्ड किंवा उच्च-गुणवत्तेच्या स्टीलपासून कोल्ड-फॉर्म आहे. क्रॉस-सेक्शन डिझाइन यांत्रिक लोड-असर क्षमता आणि सामग्री कार्यक्षमता यांच्यातील समतोल राखते. ही अनोखी उजव्या कोनाची रचना दुहेरी-दिशा झुकण्याची कडकपणा प्रदान करते. एक टोक पूर्व-ड्रिल केलेल्या छिद्रांद्वारे मुख्य क्रॉसबीमवर सुरक्षितपणे लॉक केलेले आहे, तर दुसरे टोक फोटोव्होल्टेइक मॉड्यूल्स असलेल्या अनुदैर्ध्य रेल्वेला स्थिरपणे समर्थन देते.

स्थापना आणि वापर

सोलर स्टील रेल क्लॅम्पची स्थापना स्थिती सामान्यत: पूर्व-स्थापित ब्रॅकेटच्या अनुदैर्ध्य बीम आणि रेल्वे दरम्यान असते, म्हणजे ते रेखांशाच्या बीमपर्यंत रेल्वे सुरक्षित करते. म्हणून, प्रत्येक पूर्व-स्थापित ब्रॅकेटमध्ये यापैकी किमान दोन घटक असणे आवश्यक आहे, वैयक्तिक पूर्व-स्थापित ब्रॅकेटवरील रेलच्या संख्येवर अवलंबून अचूक संख्या. जेव्हा पॅनेल अनुलंब माउंट केले जाते, तेव्हा चार विशेषत: वापरले जातात; क्षैतिजरित्या माउंट केल्यावर, चार किंवा पाच सामान्यतः वापरले जातात.

सोलर स्टील रॅकिंग क्लॅम्पची स्थापना प्रक्रिया सरळ आहे. सर्व आवश्यक घटकांमध्ये स्वतः ब्रॅकेट आणि दोन M10*30 बोल्ट समाविष्ट आहेत. फक्त एक स्क्रू ड्रायव्हर आवश्यक आहे. स्थापित करण्यासाठी, प्रथम रेखांशाच्या तुळईवर ब्रॅकेट ठेवा आणि बोल्ट ठेवा, परंतु अद्याप त्यांना घट्ट करू नका. पुढे, ब्रॅकेटच्या बाजूने रेल ठेवा आणि त्यास छिद्रांसह संरेखित करा. टीप: रेल्वे स्थापित करण्यापूर्वी किमान दोन कंस असणे आवश्यक आहे. शेवटी, स्थापना पूर्ण करण्यासाठी बोल्ट घट्ट करा.

टीप:

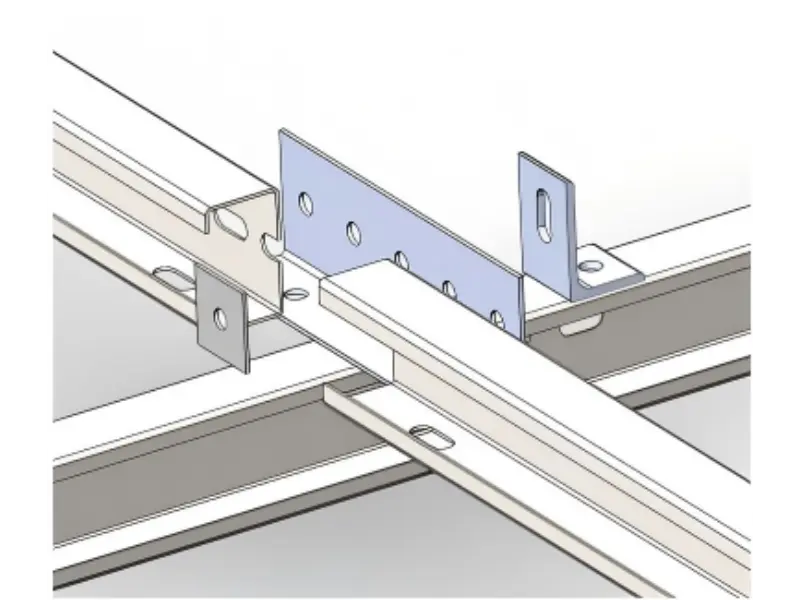

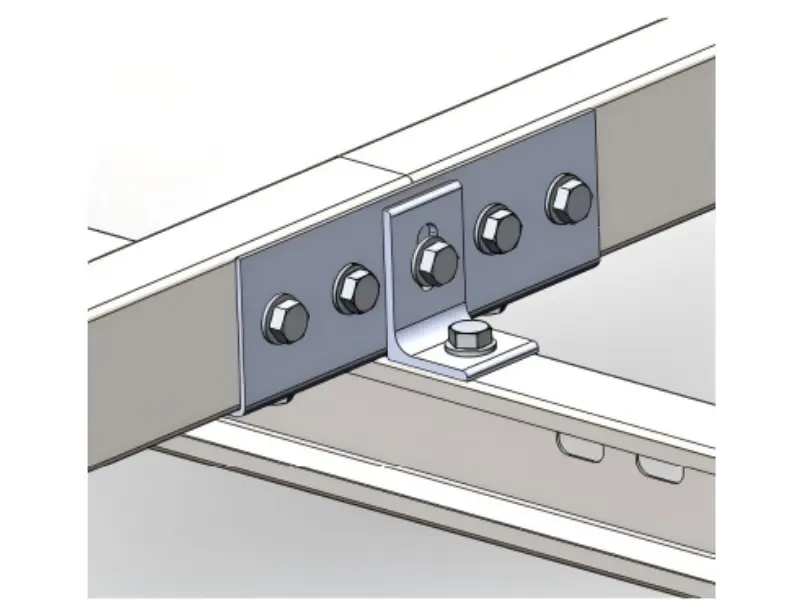

स्टील सोलर रॅकिंग क्लॅम्पची स्थापना प्रक्रिया सरळ असली तरी, एका विभागाकडे विशेष लक्ष देणे आवश्यक आहे: पहिल्या आणि शेवटच्या ॲरेची स्थापना. या दोन ॲरे स्थापित करताना, ते विशेषत: रेल्वे कनेक्शन बिंदूंवर माउंट केले जातात. याचा अर्थ ते रेल्वे कनेक्टर्ससह एकत्र स्थापित केले जाणे आवश्यक आहे, त्यांना सुरक्षित करण्यासाठी अतिरिक्त शिम जोडणे आणि लांब बोल्ट वापरणे आवश्यक आहे.
