मिड क्लॅम्प्स आणि एंड क्लॅम्प्स

चला प्रामाणिक राहूया—जेव्हा लोक पीव्ही माउंटिंग सिस्टमबद्दल बोलतात, तेव्हा सर्व लक्ष रेल, पोस्ट्स, फाउंडेशनकडे जाते. परंतु ज्या भागांमध्ये सौर पॅनेल आहेत ते म्हणजे क्लॅम्प्स-mid clamps आणि end clamps. Xiamen Honor Energy मध्ये, आम्ही एक गोष्ट जाणून घेण्याइतपत या व्यवसायात आहोत: तुमचे clamps अयशस्वी झाल्यास, तुमची संपूर्ण ॲरे अडचणीत आहे.

मिड क्लॅम्प्स आणि एंड क्लॅम्प्स नक्की काय आहेत आणि तुम्हाला दोन्हीची गरज का आहे?

प्रामाणिकपणे, ते दोघेही एकच मुख्य काम करतात: सौर पॅनेल रेल्वेवर धरून ठेवणे. पण ते कुठे बसतात त्यामुळे सर्व फरक पडतो. मिड क्लॅम्प्स दोन पॅनल्समध्ये जातात.

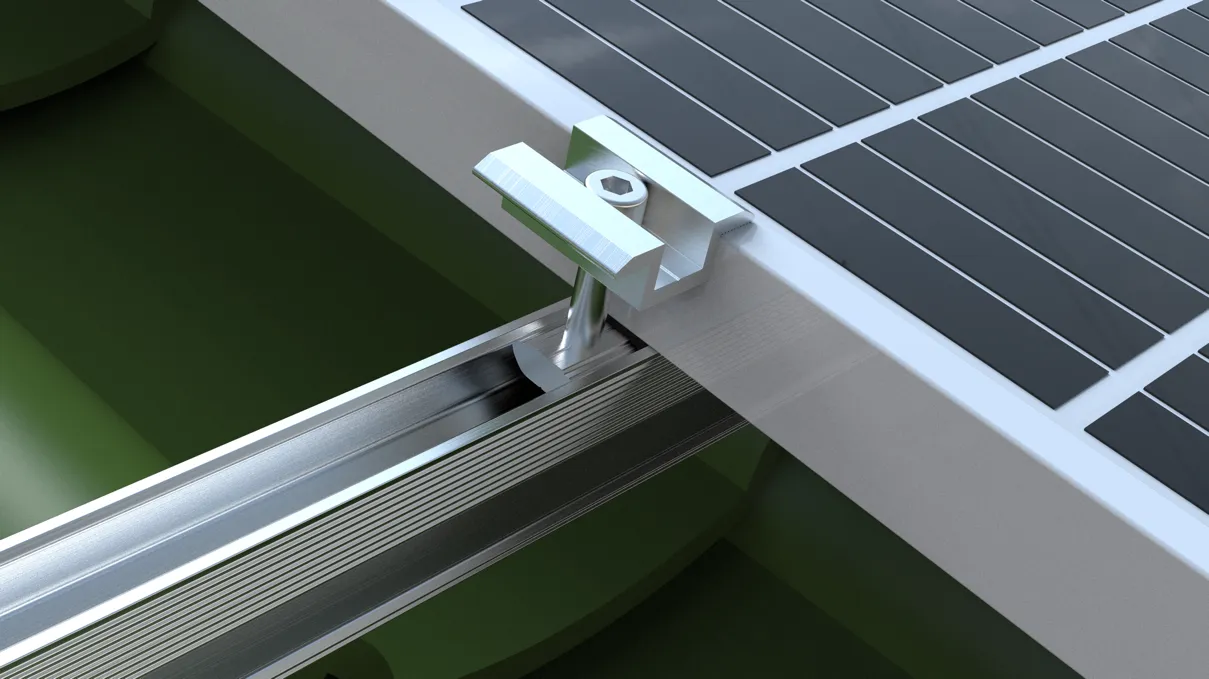

याचे चित्र काढा—तुमच्याकडे डावीकडे एक पॅनल आहे आणि एक उजवीकडे आहे, आणि मध्य क्लॅम्प उजवीकडे अंतरावर बसलेला आहे, दोन्हीच्या काठावर एकाच वेळी पकडतो. हे अंतर एकसमान ठेवते, पटलांना संरेखनातून बाहेर पडण्यापासून थांबवते आणि सर्व काही खाली रेल्वेला घट्ट लॉक करते. प्रत्येक पॅनलला यापैकी दोन - प्रत्येक बाजूला एक आवश्यक आहे. एंड क्लॅम्प्स हे बुकएंड आहेत. ते प्रत्येक पंक्तीच्या अगदी सुरूवातीस आणि अगदी शेवटी जातात, फक्त पहिल्या आणि शेवटच्या पॅनेलची बाह्य किनार पकडतात. जेव्हा वारा वाहतो तेव्हा संपूर्ण पंक्ती बाजूला सरकण्यापासून रोखणे हे त्यांचे कार्य आहे. त्यांच्याशिवाय, पटलांची ती पंक्ती कालांतराने हळू हळू काम करेल. तर साध्या शब्दात: मिड क्लॅम्प्स कनेक्ट होतात आणि क्लॅम्प्स कॅप एंड. दोन्ही वापरा, किंवा तुमचा ॲरे जास्त काळ एकत्र राहणार नाही. एंड क्लॅम्प्स (ज्याला साइड क्लॅम्प किंवा एज क्लॅम्प देखील म्हणतात) पॅनेलच्या प्रत्येक पंक्तीच्या बाहेरील कडांवर स्थापित केले जातात. प्रत्येक टोकाच्या क्लॅम्पमध्ये फक्त एक मॉड्यूलची बाह्य किनार असते, ती "कॅप" म्हणून काम करते ज्यामुळे संपूर्ण पंक्ती जोरदार वारा किंवा कंपनाखाली कडेकडेने सरकण्यापासून रोखते. एंड क्लॅम्प्सना मिड क्लॅम्प्सपेक्षा अधिक काळजीपूर्वक डिझाइनची आवश्यकता असते कारण ते फक्त एका पॅनेलला पकडतात - लोड अंतर्गत, योग्यरित्या इंजिनियर नसल्यास ते फ्रेम फिरवतात किंवा घसरतात. सोप्या भाषेत: मिड क्लॅम्प्स पॅनेलमधील कनेक्शन हाताळतात आणि एंड क्लॅम्प्स कडा हाताळतात. वैयक्तिक पॅनेलच्या एका पंक्तीला एकल, घन संरचनेत बदलण्यासाठी तुम्हाला दोन्हीची आवश्यकता आहे.

तपशील

बाजारातील बहुतेक पॅनल्सशी सुसंगत आमचे मिड क्लॅम्प आणि एंड क्लॅम्प जास्तीत जास्त सुसंगततेसाठी डिझाइन केलेले आहेत. मुख्य प्रवाहातील PV मॉड्यूल्सची फ्रेम जाडी 30mm ते 50mm पर्यंत असते आणि आमची उत्पादने अक्षरशः त्या सर्वांचा समावेश करतात. मानक मिड क्लॅम्प आकार (मॉड्यूल जाडी): 30 मिमी / 33 मिमी / 35 मिमी / 38 मिमी / 40 मिमी / 45 मिमी / 50 मिमी मानक एंड क्लॅम्प आकार (मॉड्यूल फ्रेम उंची): 35 मिमी / 40 मिमी / 45 मिमी / 50 मिमी क्लॅम्प लांबी: मानक 40 मिमी, 50 मिमी, सानुकूल विनंतीनुसार उपलब्ध लांबी - 60 मिमी. पॅनेल अंतर (मध्य क्लॅम्प): 20 मिमी, 26 मिमी, 28 मिमी, इ. आम्ही एका मॉडेलमध्ये 30/34/38/42 मिमी किंवा 35/40/45/50 मिमी समायोज्य मिड क्लॅम्प आणि ॲडजस्टेबल एंड क्लॅम्प देखील ऑफर करतो. तुमच्या गोदामात कमी SKU, नोकरीच्या ठिकाणी कमी डोकेदुखी.

साहित्य आणि समाप्त

ॲल्युमिनियम बॉडी, स्टेनलेस स्टील हार्डवेअर क्लॅम्प्स घराबाहेर बसतात, वर्षानुवर्षे सूर्य, पाऊस आणि तापमानाच्या बदलांच्या संपर्कात असतात. साहित्य योग्य नसल्यास, ते तीन ते पाच वर्षांत गंजून जातील. आमचे मिड क्लॅम्प्स आणि एंड क्लॅम्प्स ॲल्युमिनियम मिश्र धातु 6063-T5 - PV माउंटिंग इंडस्ट्रीमध्ये सर्वात सिद्ध आणि मोठ्या प्रमाणावर वापरले जाणारे ॲल्युमिनियम ग्रेड पासून बनविलेले आहेत. हे बाह्य वातावरणात 20-25 वर्षांच्या सेवा आयुष्यासह उच्च तन्य शक्ती, कमी वजन आणि उत्कृष्ट गंज प्रतिकार देते. पृष्ठभाग उपचार एनोडाइज्ड आहे - नैसर्गिक चांदी किंवा स्पष्ट फिनिश, 8-10 मायक्रॉनच्या ऑक्साईड फिल्मची जाडी. ही पातळ फिल्म नाटकीयरित्या गंज प्रतिकार सुधारते. विशेष आवश्यकतांसाठी ब्लॅक एनोडाइज्ड किंवा इलेक्ट्रोफोरेटिक कोटिंग देखील उपलब्ध आहे. हार्डवेअर म्हणजे स्टेनलेस स्टील 304 किंवा 316 – बोल्ट आणि नट जे ॲल्युमिनियमचे भाग सुस्थितीत असताना गंजणार नाहीत. अँटी-स्लिप पॅड EPDM रबर (इथिलीन प्रोपीलीन डायने मोनोमर) चे बनलेले असतात, जे क्लॅम्प आणि मॉड्यूल फ्रेम दरम्यान ठेवलेले असतात. हे पॅड दोन उद्देश पूर्ण करतात: ते वाऱ्याच्या भाराखाली पॅनेलची हालचाल रोखण्यासाठी घर्षण वाढवतात आणि ॲल्युमिनियम फ्रेमला स्क्रॅचिंग किंवा विकृत होऊ नये म्हणून ते क्लॅम्पिंग फोर्सला कुशन करतात. EPDM रबर हे UV-प्रतिरोधक आणि वय-प्रतिरोधक आहे, -40°C ते 80°C पर्यंत विश्वसनीयरित्या कार्य करते.

आम्ही कोणत्या प्रकारचे ऑफर करतो?

तुम्हाला वाटेल मिड क्लॅम्प्स आणि एंड क्लॅम्प्स अगदी सरळ आहेत - आणि ते बहुतेक आहेत. परंतु गेल्या काही वर्षांत, आम्ही शिकलो आहोत की एक आकार निश्चितपणे सर्व फिट होत नाही. भिन्न प्रकल्प, भिन्न पॅनेल, भिन्न साइट परिस्थिती – ते सर्व काही थोडे वेगळे विचारतात. तर आम्ही जे स्टॉकमध्ये ठेवतो ते येथे आहे: मानक मिड क्लॅम्प्स - हे तुमचे वर्कहॉर्स आहेत. ते पारंपारिक फ्रेम केलेले स्फटिकासारखे सिलिकॉन पॅनेलमध्ये बसतात, जसे की तुम्ही तेथील 90% प्रकल्पांवर पाहता. 30 मिमी ते 50 मिमी पर्यंत मॉड्यूल जाडीशी सुसंगत. काहीही फॅन्सी नाही, फक्त घन आणि विश्वासार्ह. स्टँडर्ड एंड क्लॅम्प्स - समान कल्पना, परंतु बाह्य कडांसाठी. समान जाडी श्रेणी, समान सरळ स्थापना. त्यांना जे करायचे आहे ते ते करतात आणि ते ते उत्तम प्रकारे करतात.

समायोज्य मिड क्लॅम्प्स

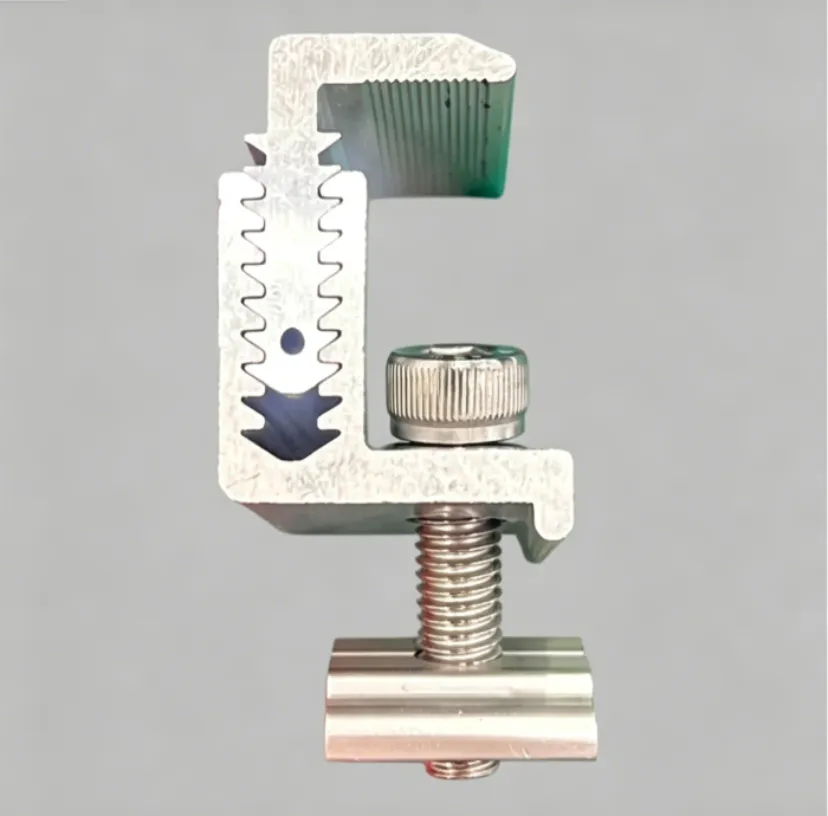

इथेच गोष्टी हुशार होतात. एक सिंगल क्लॅम्प अनेक जाडी कव्हर करतो—एकतर 30/34/38/42 मिमी किंवा एका मॉडेलमध्ये 35/40/45/50 मिमी. तुम्हाला कोणत्या जाडीची गरज आहे याचा अंदाज लावू नका, चार वेगवेगळ्या कामांसाठी चार वेगवेगळे भाग साठवू नका. एक बॉक्स घ्या आणि तुम्ही बऱ्याच परिस्थितींसाठी संरक्षित आहात. ॲडजस्टेबल एंड क्लॅम्प्स—समान ॲडजस्टेबल संकल्पना, परंतु एज पोझिशनसाठी. तुम्हाला तुमच्या पंक्तींच्या टोकांवर समान लवचिकता देते. पातळ फिल्म मिड आणि एंड क्लॅम्प्स - ही थोडी खासियत आहे. पातळ फिल्म मॉड्यूल मानक क्रिस्टलीय पॅनेलपेक्षा खूप पातळ आहेत - आम्ही 5 ते 7.7 मिमी बोलत आहोत. नियमित क्लॅम्प्स त्यांना योग्यरित्या पकडत नाहीत. म्हणून आम्ही एका अरुंद जबड्याच्या प्रोफाइलसह समर्पित बनवतो, विशेषत: कडांना इजा न करता पातळ फिल्म पॅनेल सुरक्षितपणे ठेवण्यासाठी डिझाइन केलेले. ती आमची लाईनअप आहे. जर तुम्हाला या स्टँडर्ड ऑफरिंगच्या बाहेर काहीतरी हवे असेल—अ-मानक जाडी, विशिष्ट लांबी, विशिष्ट फिनिश—आम्ही सानुकूल धावा देखील करू शकतो.

स्थापना

साधे, जलद, कोणतेही ड्रिलिंग आवश्यक नाही क्लॅम्पची स्थापना सरळ आहे—पॅनलमध्ये स्वतःच ड्रिलिंग नाही. मानक प्रक्रिया: सपोर्ट स्ट्रक्चरमध्ये रेल (यू-चॅनेल, सी-चॅनेल किंवा ॲल्युमिनियम रेल) ​​माउंट करा, वर पीव्ही पॅनल्स ठेवा, जवळच्या पॅनल्समध्ये मध्य क्लॅम्प्स आणि बाहेरील कडांवर एंड क्लॅम्प्स ठेवा, नंतर बोल्ट घट्ट करा. प्रत्येक मॉड्युलला दोन मिड क्लॅम्प्स आवश्यक असतात आणि प्रत्येक पंक्तीला दोन एंड क्लॅम्प्स आवश्यक असतात. मॉड्युलची जाडी आणि साइटच्या परिस्थितीनुसार, टाइटनिंग टॉर्क 8-15 N·m आहे. खूप सैल, आणि पटल वाऱ्यावर हलतील; खूप घट्ट, आणि आपण मॉड्यूल फ्रेम नुकसान धोका. प्रत्येक शिपमेंटसह तपशीलवार टॉर्क शिफारसी समाविष्ट केल्या आहेत.

अर्ज

छतापासून ते ग्राउंड माउंट्सपर्यंत, कारपोर्ट्स ते BIPV मिड-क्लॅम्प्स आणि एंड क्लॅम्प्स अक्षरशः प्रत्येक प्रकारच्या पीव्ही इंस्टॉलेशनमध्ये वापरले जातात. वितरीत रूफटॉप पीव्ही: नालीदार स्टीलची छप्पर, सपाट काँक्रीटची छत, टाईल्सची उतार असलेली छत—रेल्सला सुरक्षित पॅनेल लावतात. ग्राउंड-माउंटेड सोलर फार्म्स: मध्य आणि शेवटच्या क्लॅम्पसह पॅनेलद्वारे पॅनेल जोडलेले हजारो पॅनेल. कारपोर्टचे काय? तीच गोष्ट—पॅनल्स कारपोर्ट स्ट्रक्चरवर जातात आणि क्लॅम्प्स ते नेहमी करतात तेच करतात: सर्वकाही घट्ट धरून ठेवा.

बीआयपीव्ही थोडा वेगळा आहे कारण पॅनेल प्रत्यक्षात इमारतीचाच भाग आहेत. पण अंदाज काय? आपल्याला अजूनही clamps आवश्यक आहे. ते ऐच्छिक नाहीत.

आणि प्रामाणिकपणे, तुम्ही सिंगल-ग्लास किंवा डबल-ग्लास मॉड्यूल्स, फ्लॅट-ले किंवा टिल्टेड-मिड-क्लॅम्प्स आणि एंड-क्लॅम्प्स वापरत असाल तर काही फरक पडत नाही जे संपूर्ण ॲरेला तुटण्यापासून वाचवतात. त्यांच्याशिवाय, आपल्याकडे सैल पॅनेलच्या ढिगाराशिवाय काहीही नाही.

आमची उत्पादने का निवडावी?

आम्ही ते साखरेचे कोट करणार नाही—Xiamen Honor Energy अनेक वर्षांपासून पीव्ही माउंटिंग व्यवसायात आहे. सोलर इन्स्टॉलेशनमध्ये कुठे चुकते हे आम्हाला माहीत आहे. क्लॅम्प लहान असू शकतात, परंतु ते लोकांच्या अपेक्षेपेक्षा जास्त वेळा अयशस्वी होतात. सैल स्क्रू, जुने रबर, परिधान केलेले एनोडाइज्ड कोटिंग—यापैकी कोणताही तपशील संपूर्ण ॲरेच्या सुरक्षिततेशी तडजोड करू शकतो. म्हणूनच आम्ही सामग्रीचे कोपरे कापत नाही: 6063-T5 ॲल्युमिनियम, 304 स्टेनलेस स्टील आणि EPDM रबर—सर्व सिद्ध, उद्योग-मानक उपाय. योग्य ॲनोडायझिंग म्हणजे समस्यांशिवाय 20 वर्षे बाह्य सेवा. आमची तपशील बाजारातील बहुसंख्य पॅनेल कव्हर करतात – 30mm ते 50mm जाडी, मूलतः सर्व कव्हर. आणि तुम्हाला सानुकूल आकारांची आवश्यकता असल्यास, आम्ही ते देखील करू शकतो. Clamps लहान आहेत. पण त्यांना कमी लेखू नका. तुम्हाला विश्वासार्ह क्लॅम्प्स हवे असल्यास जे तुम्हाला निराश करणार नाहीत, संपर्कात रहा.
